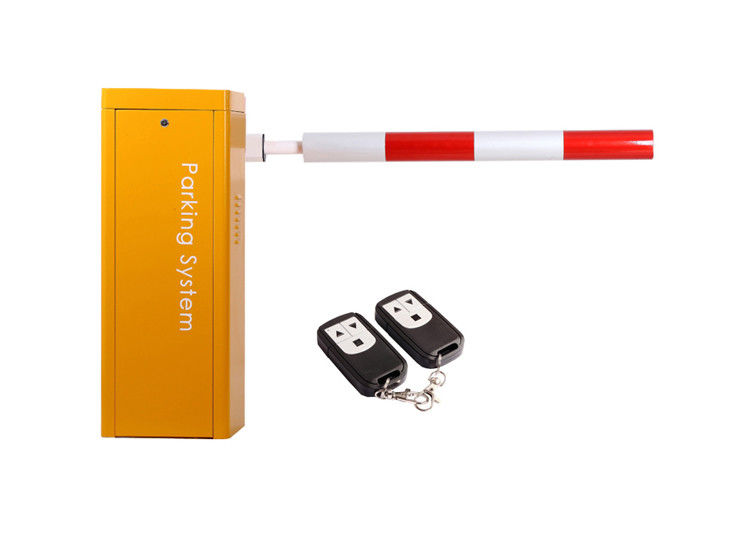

| 起源の場所 | シンセン、中国。 |
| ブランド名 | SINOMATIC |
| 証明 | CE/ ISO |
| モデル番号 | SN-BG130-DC |
| パラメータ | 仕様 |
|---|---|
| 作業温度 | -35°C~+85°C |
| 電源 | DC24V |
| 開閉速度 | 2秒から6秒 (調節可能) |
| 定位電流 | 8.58A |
| 定数電源 | 140W |
| モーター 無負荷 速さ | 1850rpm |
| 定数回転速度 | 1400回転/分 |
| 出力 | 56.8N.m |
| 湿度 | ≤90% |
| リモコン制御距離 | ≤100m (露天で晴れた天候) |
| 保護度 | IP44 |
| 最大ブーム長さ | 6M |
| 1pc | 車両 障害口 |
| 1pc | 腕ブーム (1mから6mまで調整可能) |
| 1pc | コントロールパネル (内蔵) |
| 2個 | リモコン |
| 1pc | ボタンを押す |
| 1pc | 手帳 |
| 腕の種類 | 腕の長さ | スプリングタイプ | 仕様 (直径*長さ) |
|---|---|---|---|
| ストレート・アーム/折りたたむアーム | 6M≥L>5M | 拡張スプリング | (ø5.5x280) + ((ø4.5x280)) |
| 5M≥L≥4.5M | (ø5.5x280) | ||
| 4.5M>L≥3M | (ø4.5x280) | ||
| フェンス・アーム | 5M≥L≥4M | 拡張スプリング | (ø6.5x280) + ((ø6.5x280)) |
| 4M>L≥3M | (ø5.5x280) + ((ø4.5x280)) |
| メニューコード | 番号 | メニューコード名 | デフォルト | ユニット | コメント |
|---|---|---|---|---|---|
| H00-00 | 25~95年 | オープン・スピード調整 | 40 | 対応するPWM作業サイクル 25%~95%,ステップサイズは1 | |
| H00-01 | 25~95年 | 接近速度調整 | 40 | 対応するPWM作業サイクル 25%~95%,ステップサイズは1 | |
| H00-02 | 5〜40 | 位置に開いて 減速角 | 35 | 角度値が大きいほど,それが位置にあるときに腕を揺るがす可能性が低い | |
| H00-03 | 5〜40 | 位置を閉じ 減速角 | 35 | 角度値が大きいほど,それが位置にあるときに腕を揺るがす可能性が低い | |
| H00-04 | 1から20 | アクセレート調整を開け | 10 | ms | 数は小さいほど 速度も速い |
| H00-05 | 1から20 | 加速調整を閉じる | 10 | ms | 数は小さいほど 速度も速い |
| H00-06 | 1〜30 | 位置の角度を開く | 2 | 程度 | ステップサイズは1 |
| H00-07 | 1〜30 | 位置の角を閉じ | 1 | 程度 | ステップサイズは1 |
| H00-08 | 7 - 13 | 自動逆力調整 | 10 | A について | ステップサイズは1 |
| H00-09 | 0〜90 | 締め切り調整の遅延 | 0 | セカンド | ステップサイズは100;0は,自動的に閉まるものではありません.他の値は,自動的に閉まるでしょう.このパラメータは,ループ検出器の信号がない場合と,非自動操作の場合です. |
| H00-10 | 10〜50 | 自動チェック速度調整 | 30 | 対応するPWM作業サイクル 10%~50% ステップサイズは1 | |
| H00-11 | 0 - 2 | 自動チェックモード | 0 | 0:自動操作なし:自動操作,電源を切った後に取り除く:自動操作,電源故障メモリ | |
| H00-12 | 0から5 | 自動ロック力調整 (無効) | 3 | ||
| H00-13 | 1から20 | 停止状態のエンジンの減速時間 | 5 | 設定が大きいほど,休止時間が長くなります | |
| H00-14 | 0 - 1 | 自動試験後の動作の既定方向 | 0 | 0閉じる1オープニング | |
| H00-15 | 1〜10 | ポールペアの数 (無効) | 4 | モーターの速度値を正しく表示するためにのみ使用する. | |
| H00-16 | 1〜32 | RS485通信アドレス | 1 | 32人のスレーブまで接続できます | |
| H00-17 | 0 - 2 | RS485通信率 | 0 | 0:9600,1:19200,2パラメータを変更すると,再び電源をオンした後で有効になります. | |
| H00-18 | 0 - 1 | 電源が入れられた後,自己テスト | 1 | 0電源を入れると自試行錯誤です1電源を入れると自己テスト | |
| H00-19 | 0-3 | 自動試験の手動調整 | 2 | 0:手動で無効1キーボードのSETボタンを2:リモコンが有効3キーボード SET ボタンとリモコンの両方が有効です | |
| H00-20 | 0から15 | 監視パラメータ設定指数 | 7 | 7操作時間:0~9000 8累計運用時間:0 `99999999 9自動運転時間:0~99999999 10衝突時間: 0~99999999 11閉じる時間: 0~99999999 12起動時間 (分):0~99999999 130~9999999999999999999999999999999999999999999999 14入力ポートの状態:バイナリ表示 15エラーコード:0~7 |
|
| H00-21 | 0-3 | リセット | 0 | 1:休憩調整 | |
| H00-22 | 0 - 1 | LED出力モード | 0 | 0: 動作中に交互に点滅しない.1: 点滅を許可する. |
